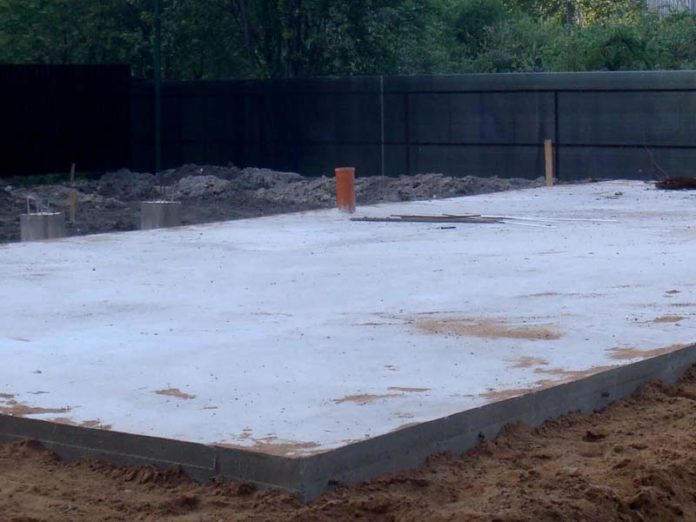

Монолитный фундамент – плита: технология возведения

Выбор фундамента под строительство здания

Многообразие видов фундаментов, используемых в строительстве частных домовладений, обуславливает некоторые трудности при выборе того или иного основания для возведения коттеджей, приусадебных построек и домов. Чаще всего делают выбор в пользу ленточного, как наиболее экономичного, безопасного и лёгкого в технологическом исполнении типа.

Но не всегда характеристики грунта в выбранном месте строительства, расположение подземных вод и климатические условия являются наиболее оптимальными для строительства ленточного фундамента. Для того что бы получить надёжное основание дома, эти факторы вынуждают закладывать подошву ленточного фундамента достаточно глубоко. А это увеличивает расходы на материалы, рабочую силу и конечно же время на его возведение. Это особенно становится невыгодным, когда рассматривается проект строительства небольшого здания.

Монолитный фундамент. Целесообразность укладки

В таком случае приходится отказаться от наиболее популярного и сравнительно дешёвого ленточного варианта фундаментов и обратить внимание на более подходящие к имеющимся условиям местности виды.

В некоторых случаях наиболее оптимальным является выбор в пользу фундамента монолитная плита. Такое основание целесообразно возводить на песчаном и глинистом грунте, обладающих слабой несущей способностью. Это объясняется тем, что нагрузка строения распределяется равномерно по всей площади основания. Сравнительная простота укладки такого фундамента даёт возможность обойтись без привлечения специалистов.

Для плитного основания отсутствует надобность глубокого залегания. Это вызвано особенностью данного вида основания, которое выражается «плавающими» свойствами фундамента. В результате которых плитная конструкция не оказывает сопротивления явлениям подвижности грунта. И поэтому морозное вспучивание земли не будет негативно воздействовать на надёжную стабильность всего здания. Образно выражаясь постройка вместе с фундаментом как бы плавает. Благодаря этому несущая способность его лучше всего проявляется при поверхностном расположении. Правда эти возможности не безграничны. Его конструкционные способности для надёжного использования достаточны максимум для первой категории просадочного грунта.

Монолитный фундамент: отличительные особенности

Фундамент из монолитной плиты принципиально отличается от ленточного и свайного тем, что у него армирована вся поверхность. А это добавляет устойчивости при противостоянии деформационным силам. В Финляндии и Швеции подобный тип основания получил широкое распространение в малоэтажном строительстве. Специалисты утверждают, что по своим свойствам в условиях низких температур, плитный фундамент при хорошей теплоизоляции зарекомендовал себя по параметрам надёжности, устойчивости и сроку службы лучше свайного основания.

Монолитный фундамент. Исторический факт

Что касается эксплуатационного срока, то в качестве наглядного и широко известного примера можно привести устройство египетских пирамид. Они до сих пор непоколебимо стоят на монолитной плите. Это указывает на то, что при соблюдении всех требований технологического процесса при идеальных условиях использования, такой фундамент будет долго и надёжно стоять как минимум не одно десятилетие.

В зависимости от внешних факторов необходимо и производить выбор соответствующего фундамента. Если оптимальным для данной местности будет основание на монолитной плите, то необходимо соблюсти все технологические требования на всех этапах возведения этого инженерного строения. И только тогда можно быть уверенным в том, что стоящее на нём здание простоит долго.

Монолитный фундамент: схема устройства

  • Уплотнённое дно подготовленного котлована.
  • Подушка – делается посредством утрамбовки равномерно засыпанного песка или щебня вперемешку с песком. Этот слой служит амортизатором, гасящим колебательные процессы грунта и уменьшающим силу нагрузок воздействующих снизу на плиту.
  • Геотекстиль – предохраняет подушку от размытия при паводках и излишнем увлажнении почвы. Рекомендуется укладывать его и слоями – на дно утрамбованного котлована, между слоями песка и щебня, и поверх них.
  • Бетонная “подстилка” – представляет собой тонкий слой бетона, основной целью которого является выравнивание. Благодаря ему получается качественно гидроизолировать основание и установить армирующий каркас. Этот слой является немаловажным, так как позволяет получить ровную поверхность, необходимую как для дальнейшей заливки бетоном и что самое главное для соблюдения пропорций плиты, от чего будет зависеть её надёжность.
  • Гидроизоляция – служит предохраняющим слоем бетонной плиты от негативного воздействия влаги, проникающей с нижнего слоя грунта. Как правило, её делают многослойной, используя рубероид.
  • Бетонная плита – толщина которой зависит от предполагаемых нагрузок на неё со стороны здания.
  • Каркас из арматуры – чаще всего применяется двухуровневые арматурные решетки, скрепление между собой которых происходит при помощи проволоки. Этот слой служит для увеличения прочности, что необходимо при воздействующих сил по принципу растяжение-сжатие.

Это обобщённая схема основания состоящего из монолитной бетонной плиты. Этот вариант является самым распространённым и простым в исполнении. Здесь соблюдается равномерная толщина по всей поверхности. Имеются и недостатки, среди которых – не защищенность нижней части стены от негативного воздействия влаги, скапливающейся в грунте Но в зависимости от функционального предназначения различают несколько видов плит.

Разновидности плитного фундамента

Для того что периметр плиты поднять выше над поверхностью земли нет необходимости утолщать основание. Если это делать, то увеличится расход строительных материалов и соответственно стоимость фундамента. Решить данную проблему позволяет усовершенствование плиты, добавив к ней ребра жёсткости. В таком виде она напоминает ленточный фундамент. Вот только ребра жёсткости могут располагаться как внизу, так и вверху над плитой. Это и обуславливает различие видов плитного основания.

Усилительные ребра жёсткости монолитного плитного фундамента

Ребра жёсткости над поверхностью

Выглядит такая плита в виде плоского основания на котором в местах расположения несущих стен возведены возвышения в виде ребер жёсткости. Благодаря данной конструкционной особенности становиться возможным предусмотреть подвальное помещение и даже цокольный этаж. Технологический процесс укладки подобного фундамента имеет отличие в глубине погружения – она глубже обычной плиты. Кроме этого проектом рассчитывается необходимая высота рёбер жёсткости, на которые в последствии и будут устанавливаться стены.

Ребра жёсткости вниз

Для повышения устойчивости и несущей возможности рассматриваемого плитного фундамента процесс укладки такого основания включает в себя изготовление монолитной плиты с опущенными вниз ребрами жёсткости.

Имеется две разновидности плитного основания с усиливающими ребрами располагающимися вниз:

– Подготавливая фундамент – по периметру котлована и местах расположения несущих стен вырывается траншея, которая заполняется арматурным каркасом таким образом, что бы он был единым целым с армирующей конструкцией плиты. После этого как зальётся бетон они превратятся в ребра жёсткости – подобие ленточного основания.

– В стандартный котлован, в котором уже имеется подушка и слой гидроизолятора, выкладывается плитный утеплитель, а между ним, объединённый с плитным – арматурный каркас. Промежутки между ним заполняются бетонным раствором в процессе заливки плиты и они то впоследствии, после затвердения бетона, станут ребрами жёсткости.

Данный вариант, являющийся по сути симбиозом ленточно-плитного основания представляет интерес с экономической точки зрения. Во-первых, осуществляется утепление пола, которое со временем позволит снизить энерго затраты. А во-вторых, позволяет уменьшить толщину плиты, в следствии её усиления ребрами и соответственно сократить количество бетонной смеси для того, чтобы залить монолитный фундамент.

Сборный фундамент

Иногда вместо сплошной плиты используют промышленные железобетонные плиты укладываемые в притык друг к другу. Но всё равно, сверху необходимо сделать бетонную стяжку. Данный подвид плитного основания обладает меньшей устойчивостью и надежностью чем монолитный фундамент. Поэтому его можно укладывать на грунтовой поверхности не склонной к пучению и под возведение построек небольшого веса. Возможная экономия от возведения сборного основания не существенная, так как требуется привлечение для укладки подъемной техники.

Монолитный фундамент. Расчётные работы

Любой строительная деятельность в первую очередь должна начинаться с тщательных расчётов. К этому процессу необходимо подойти со всей ответственностью, так как от этого зависит устойчивость всего здания и экономический аспект. Перед тем как приступить к возведению плитного фундамента, у вас должны быть оптимальные размеры толщины плиты – если она будет неоправданно толстой, то вы напрасно потратите деньги. А если постараетесь сэкономить, то она может стать слишком тонкой и неспособной выдержать нагрузок строения. Поэтому правильные расчёты это краеугольный камень всего строительства.

Важно знать! Один сантиметр плиты в толщине = 1 м3 бетонного раствора на 10 м2 площади. Вроде незначительные данные, но при легкомысленном отношении могут привести к серьёзным потерям или проблемам.

Если вы никогда раньше не сталкивались с проектированием и расчётами, то лучше обратиться к помощи профессионалов. Но для понимания почему именно эти цифры отображены в проекте, достаточно обладать минимальными знаниями. На пример, средняя толщина фундамента из плиты составляет 20-30 см. Эти значения могут смещаться в ту или иную сторону в зависимости от характеристики грунта, используемых при строительстве материалов и массы постройки.

Для плит толщиной менее 15 см. достаточно использовать сетку из арматуры в один слой, м шагом сетки порядка 25 см. Если она обладает средними размерами (20-30 см.), то для неё требуется армирующий каркас – параллельно расположенные сетки из арматуры 14-16 мм. В местах расположения несущих стен шаг арматуры должен быть более плотным для увеличения устойчивости плиты.

Монолитный фундамент: возведение

Технология изготовления подобного вида домового основания достаточно проста, поэтому может выполниться без привлечения профессиональных рабочих.

Подготовительная работа

Имеющийся участок под застройку очищается от растительности и мусора. После чего производится разметка фундамента посредством колышков и строительной нити. Для проверки геометрической точности, следует проверить длину диагоналей – они должны совпадать.

Роется котлован с заранее учтённой толщиной подушки, слоя гидроизоляции и самой плиты фундамента. На его дне должен отсутствовать плодородный слой почвы, так как содержащаяся в нём органика при разложении способна усаживаться. После этого необходимо тщательно утрамбовать дно котлована

Подготовленное для дальнейших работ дно котлована во избежание вымывания песка целесообразно гидроизолировать. Для этого используется геотекстиль.

Создание подушки

Технологически обоснованный процесс укладки подушки выглядит следующим образом:

– Засыпается ровным слоем песок толщиной 10-12 см. Целесообразно производить доставку этого материала в котлован посредством тачек, а не сгружать с машины. Распределив на равном расстоянии кучки песка – их потом легче разровнять и получить равномерность.

– Песок обильно смачивается водой и утрамбовывается. Для этой процедуры желательно использовать виброплиту.

– По такому же принципу засыпается и утрамбовывается второй слой песка. В общем виде должна получиться толщина песчаной подушки не менее 20 см.

– Песчаную подушку рекомендуют перекрыть геотекстилем.

– Следующим слоем толщиной порядка 15 см. будет состоять из щебня, который равномерно распределяется и утрамбовывается.

В процессе создания подушки необходимо произвести укладку инженерных коммуникаций, предусмотренных проектом.

Гидроизоляция

На подготовленную подушку по периметру будущей плиты возводится опалубка из деревянных или фанерных щитов. Её необходимо укрепить и герметизировать.

Для того что бы фундамент был надёжно гидроизолирован, необходимо сделать поверх слоев песка и щебня бетонную стяжку толщиной примерно 5-7 см.

После затвердения бетона, его нужно гидроизолировать имеющимся рулонным материалом на битумной основе таким образом, что бы его края накладывались друг на друга и на щиты опалубки. После этого швы склеиваются мастикой.

Утепление плитного основания

Утеплитель укладывается равномерным слоем в случае изготовления ровной монолитной плиты. В случае создания усиливающих фундамент ребер жёсткости направленных вниз – утеплитель укладывается в места между ними.

Монолитный фундамент - плита: технология возведения
Монолитный фундамент – плита: технология возведения

Армирование

Для того что бы арматура не подвергалась коррозии, необходимо заготовить деревянные или пластиковые детали одинаковой толщины, которые будут служить своеобразной опорой для арматурного каркаса.

В начале необходимо выложить арматуру в продольном направлении соблюдая шаг между ними в 20-30 см. Поверх них укладываются поперечные и в местах пересечения закрепляются проволокой. Сварочные работы не рекомендуется производить, так как они ослабляют свойства арматуры и соответственно всей конструкции.

При помощи специальных разделительных подставок требуемого размера устанавливается второй ярус арматурной решетки, принцип создания которой аналогичен вышеизложенному способу.

Бетонирование

Производить заливку бетонной смеси необходимо за одну смену, т.е. это надо сделать так, что бы отдельные порции раствора не засохли и он был одинаковой консистенции, во избежание многослойности бетона. Только таким образом можно получить максимальную прочность бетонной плиты.

Раствор необходимо равномерно распределить по всей площади. После этого для предотвращения образования пустот в плите, бетонную смесь обрабатывают глубинным вибратором, и после этого поверхность разравнивают виброрейкой.

Во избежание внешних повреждений, попадания мусора и испарения влаги – всю площадь залитого бетонного раствора необходимо закрыть гидроизолирующим материалом. Для этих целей подойдёт полиэтиленовая пленка.

Для предотвращения пересыхания бетона и образования вследствие этого трещин – по прошествию 5 дней поверхность плиты рекомендуется увлажнить водой.

По истечению двух недель опалубка снимается. За это время бетон успевает на половину набрать от максимальных показателей прочности. Приступать к последующим этапам строительного процесса по возведению строения можно как минимум через месяц.

Железобетонная монолитная фундаментная плита толщиной 300 мм

Лучший фундамент – плита. Дёшево, но быстро и надёжно, делаем своими руками

Плитный плавающий фундамент
